MF PS 1.1 kW control panel

Panou de comandă Micul Fermier MF-PS3002-G01 pentru pompă submersibilă, 1,1 kW, 230 V, protecție la suprasarcină și lipsă apă

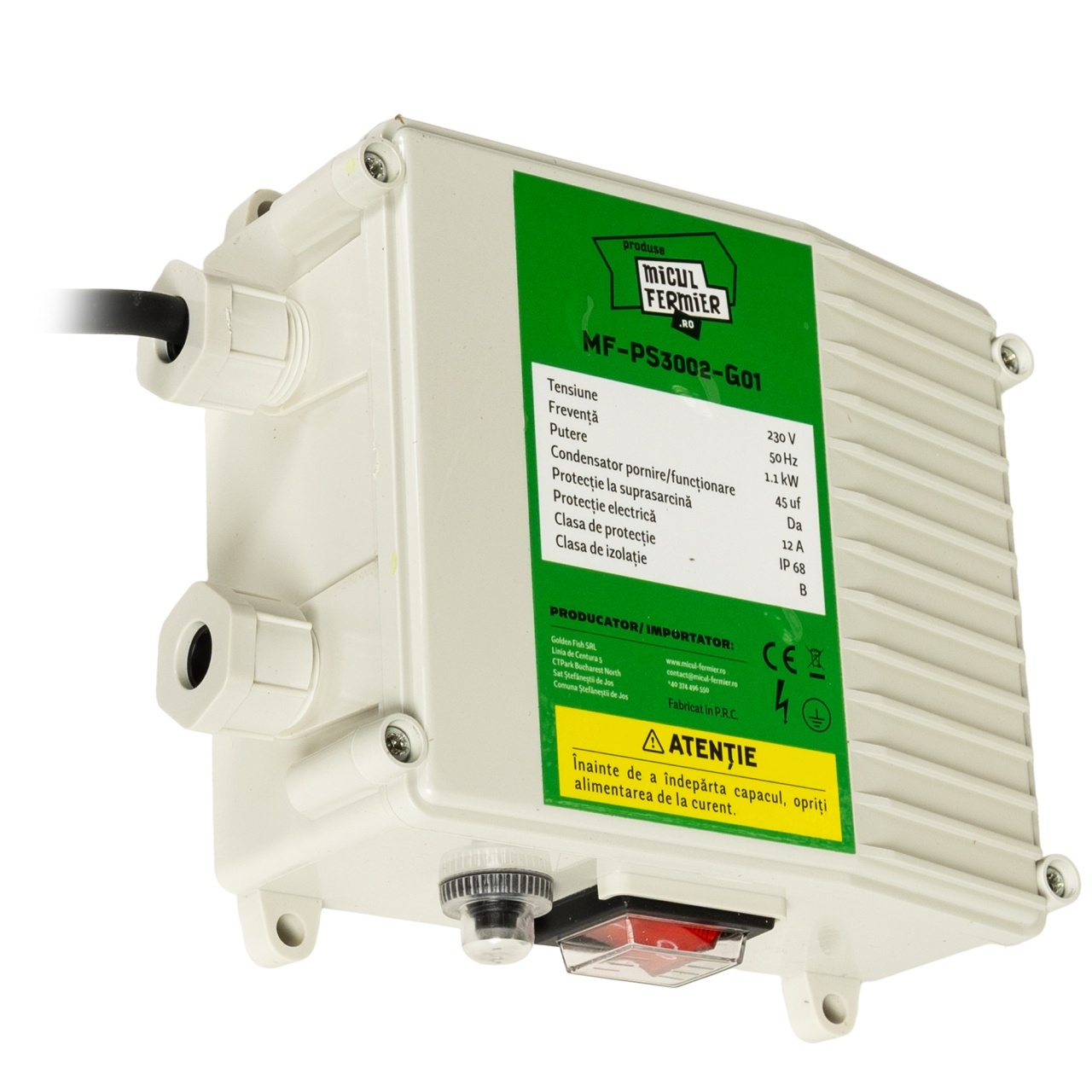

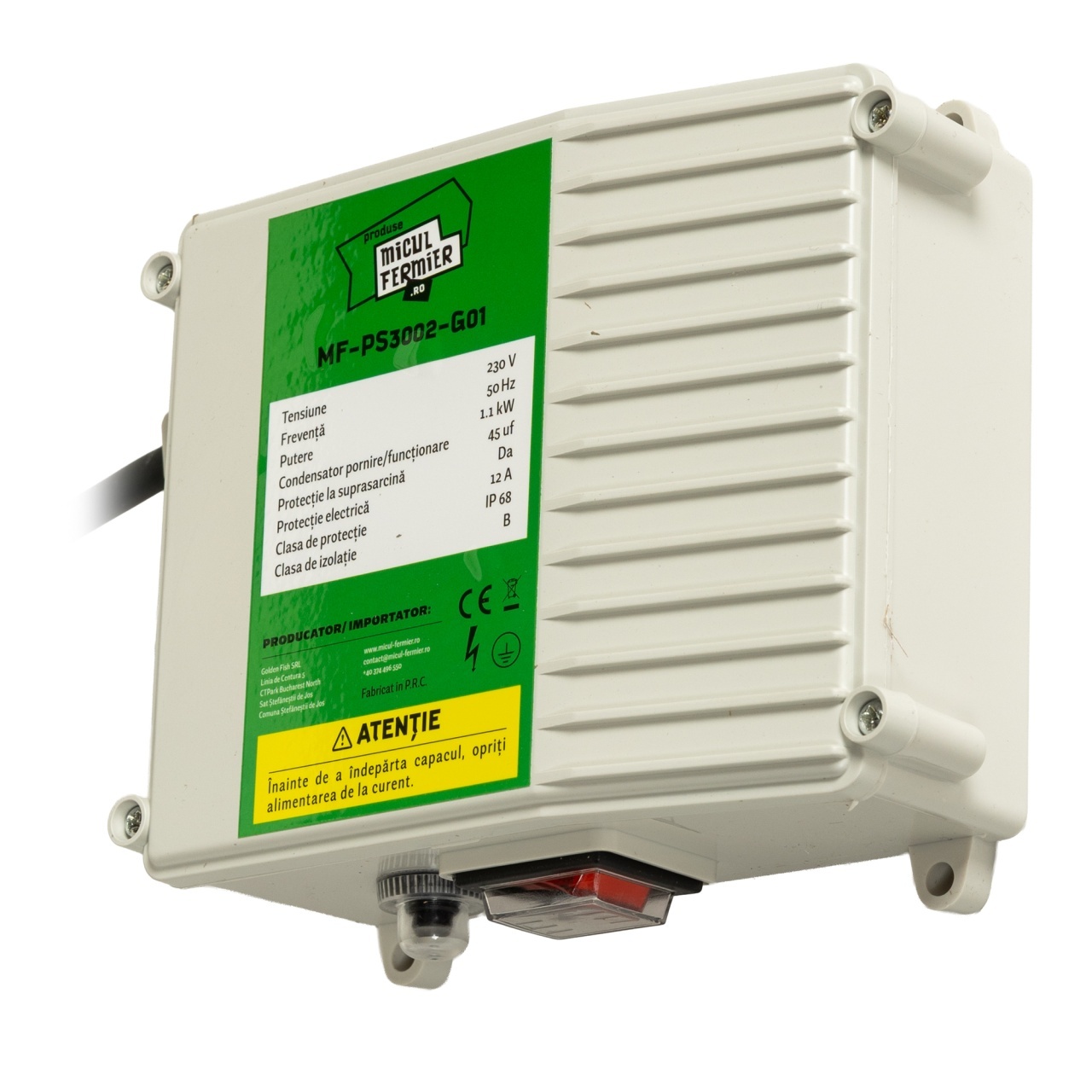

Panoul de comandă Micul Fermier MF-PS3002-G01 este proiectat pentru controlul, protecția și funcționarea corectă a pompelor submersibile cu puterea de 1,1 kW. Acesta asigură pornirea și oprirea în condiții de siguranță și oferă protecție la supracurent, lipsa apei și fluctuațiile de tensiune, contribuind la protejarea pompei și la o durată mai mare de funcționare.

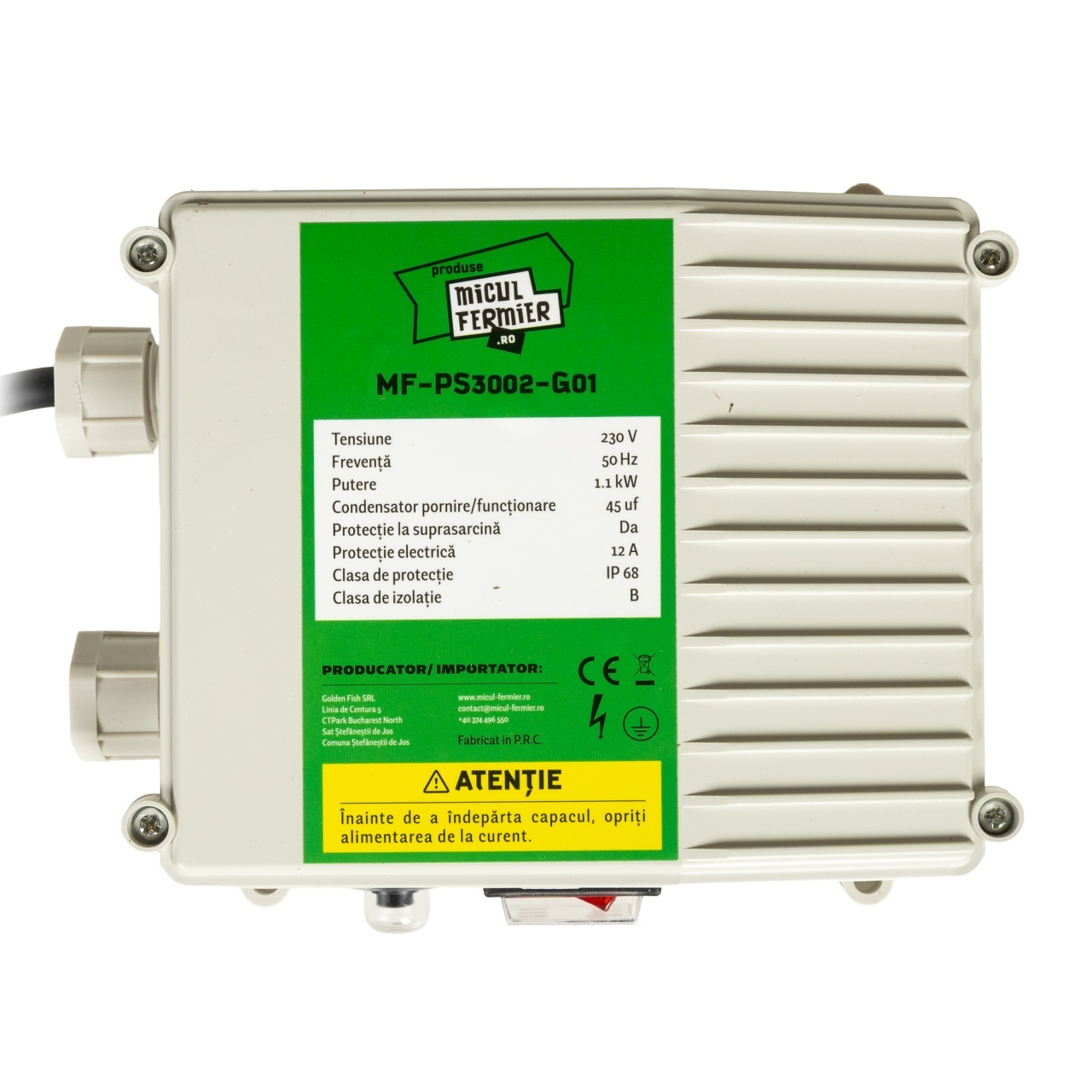

Modelul funcționează la 230 V / 50 Hz, are o sarcină electrică de 12 A, condensator de pornire/funcționare de 45 μF, protecție la suprasarcină și clasă de etanșeitate IP68. Carcasa este realizată din plastic, iar cablul de alimentare are lungimea de 80 cm. Panoul este prevăzut cu întrerupător ON/OFF, protecție termică reglabilă, conexiuni pentru pompă și alimentare și indicatori luminoși pentru starea de funcționare.

Utilizări recomandate

Panoul de comandă Micul Fermier MF-PS3002-G01 este recomandat pentru:

• controlul pompelor submersibile de 1,1 kW;

• pornirea și oprirea controlată a pompei;

• protecția pompei împotriva suprasarcinii;

• protecția împotriva funcționării la lipsa apei;

• protecția împotriva fluctuațiilor de tensiune;

• sisteme de alimentare cu apă;

• puțuri forate;

• instalații de irigare;

• utilizare în gospodării.

Protecții și funcții

Panoul este prevăzut cu protecție termică reglabilă, adaptată pompelor de 1,1 kW, precum și cu protecție la suprasarcină. Sistemul contribuie la oprirea pompei în situații care pot duce la deteriorarea motorului, inclusiv funcționarea la un nivel prea scăzut al apei.

Panoul dispune de:

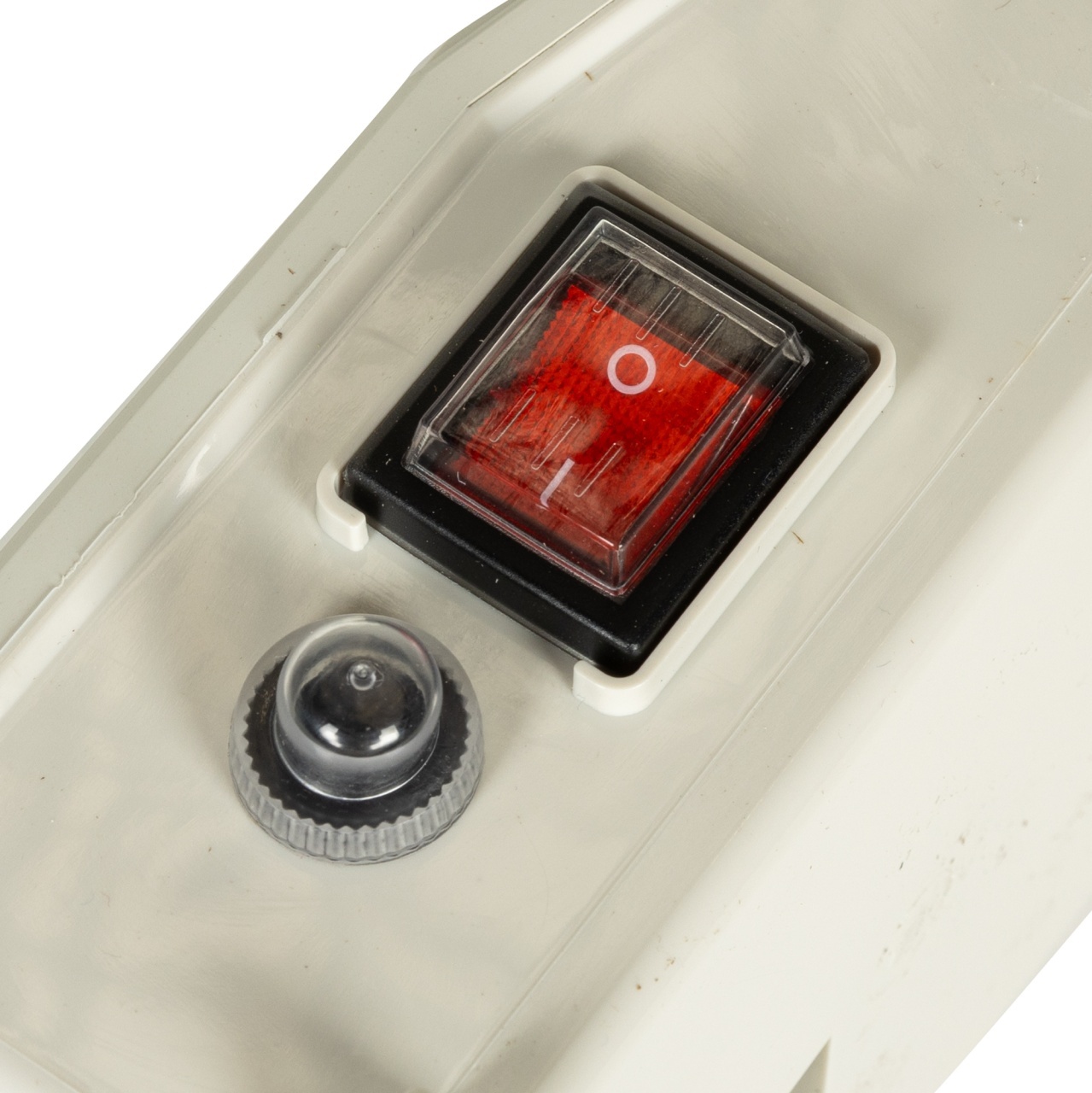

• întrerupător general ON/OFF;

• protecție la suprasarcină;

• condensator;

• conexiuni pentru pompă;

• conexiune la rețeaua de alimentare;

• indicatori luminoși pentru starea de funcționare și protecție.

Recomandări privind instalarea și utilizarea

Instalarea panoului trebuie realizată numai de personal calificat în domeniul electric. Panoul trebuie montat vertical, într-o zonă protejată de ploaie directă și umezeală excesivă, cu intrările de cablu orientate în partea inferioară.

Alimentarea se conectează la bornele L, N și PE, iar conexiunile pompei se realizează la bornele 4, 5, 6 și PE, conform schemei din manual. După conectare, trebuie verificată strângerea fiecărei borne.

Pentru protecția utilizatorului și a pompei, manualul recomandă utilizarea obligatorie a unei protecții diferențiale RCD/RCBO de 30 mA. Pompa trebuie să fie complet scufundată înainte de pornire și nu trebuie lăsată să funcționeze la un nivel prea scăzut al apei.

Recomandări privind siguranța și garanția

Nu deschideți panoul cât timp acesta este alimentat și evitați expunerea directă la apă și umezeală excesivă. Nu modificați cablul pompei, nu îl tăiați, nu îl prelungiți și nu realizați reparații improvizate. Dacă apare miros de ars, alimentarea trebuie oprită imediat.

Defecțiunile sau deteriorările cauzate de nerespectarea instrucțiunilor, modificarea produsului, solicitarea excesivă, intervențiile neautorizate sau utilizarea în alte scopuri decât cele indicate în manual nu sunt acoperite de garanție.
